一、企业办公大楼网络建设项目方案概述
1.整体拓扑架构
本方案适用于5-20层企业办公大楼，核心目标是构建“有线+无线一体化、全业务承载、易扩展、易运维”的网络基础设施，覆盖网络布线、WiFi覆盖、数字电话、机房建设四大核心模块，满足企业当前办公需求及未来5年扩展。

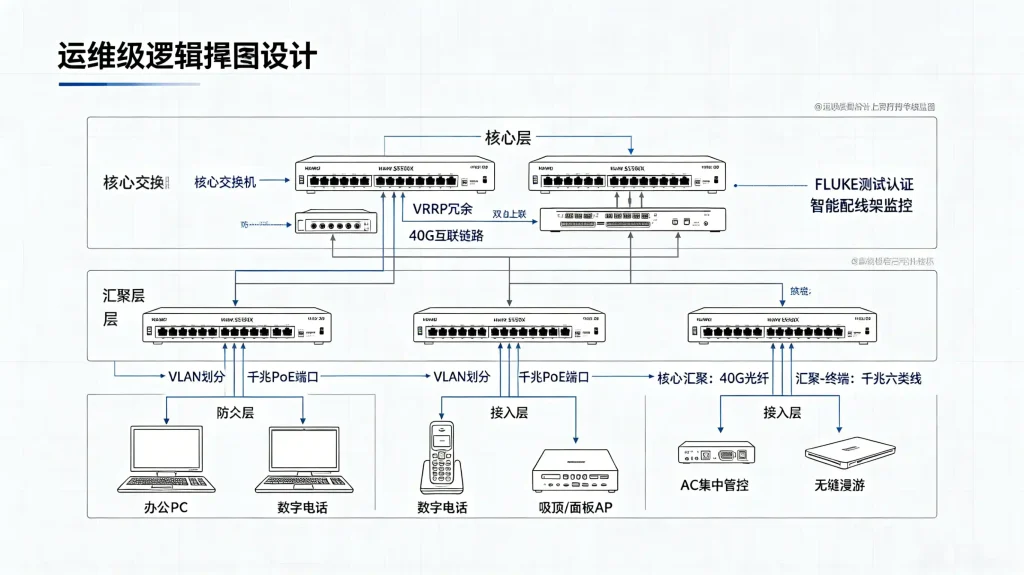

2.核心机房设计
设备配置：
- 双核心交换机：支持万兆三层转发，搭配智能配线架，通过电子标签实时监控端口连接状态；
- 光纤配线架：采用MPO封装，支持24芯单模光纤熔接，预留50%冗余芯数，满足未来带宽升级需求。

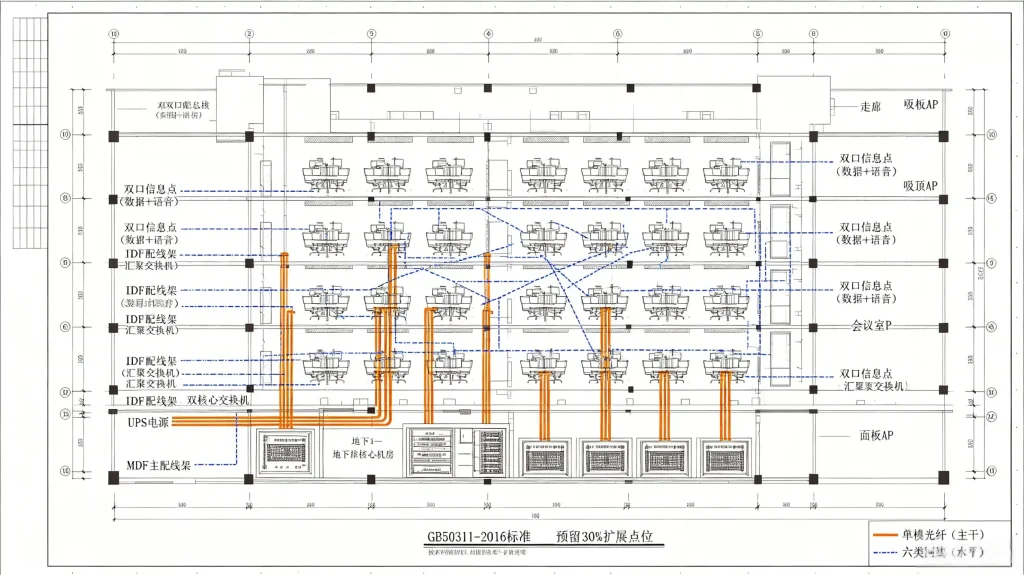

3.垂直主干布线
介质选择：从核心机房到各楼层弱电间，采用单模光纤作为主干链路，每楼层配置2条4芯光纤，支持10Gbps带宽，未来可平滑升级至40G/100G。
4.水平布线系统
介质选择：从楼层弱电间到终端设备，采用六类非屏蔽双绞线，支持250MHz带宽，满足千兆到桌面需求，兼容10GBASE-T标准
点位设计：开放办公区每2个工位预留1个双口信息面板，独立办公室按面积配置，会议室部署高密度点位，保障数据+语音双业务接入
5.WiFi覆盖系统
架构选择：采用“AC控制器+瘦AP”架构，实现整楼WiFi覆盖无死角，支持500人同时接入，会议室通过高密度吸顶AP保障视频会议流畅；
- 漫游能力：AC统一管理AP，支持802.11k/v/r协议，实现跨AP无缝漫游，切换时延≤50ms，保障语音、视频业务不中断。
6.数字电话系统
布线整合：数字电话布线与网络布线共用水平链路，通过双口信息面板的语音端口接入，无需单独敷设电话线；
- 功能支持：部署IPPBX交换机，支持SIP协议，可注册500+分机，提供内部通话、外线接入、语音信箱功能，分机号码可随工位迁移，运维灵活。
三、技术保障与测试认证
1. 链路测试：所有六类非屏蔽双绞线链路通过FLUKE DSX-5000测试仪认证，确保近端串扰、衰减等参数达标；单模光纤链路通过OTDR测试，熔接损耗≤0.1dB。
2. 智能运维：通过综合布线管理系统，实时监控智能配线架端口状态，支持故障告警与链路追踪，故障定位时间≤5分钟。
四、扩展能力与未来升级
预留30%网络布线冗余点位，单模光纤主干支持未来40G/100G带宽升级，WiFi覆盖系统可通过AC扩容支持更多AP接入，满足企业5年扩展需求。
五、方案优势总结
1. 全业务整合：网络布线、WiFi覆盖、数字电话一体化设计，降低部署成本与运维复杂度；
2. 高可靠性：核心设备双机热备，六类非屏蔽双绞线与单模光纤链路通过严格测试，保障99.99%网络可用性；
3. 易扩展性：预留冗余点位与光纤芯数，支持未来带宽升级与业务扩展，避免重复布线投资。
